Machinebesturing bij grondverzet: graven zonder piketten
Bij wegenprojecten en grondverzet kost herstelwerk tijd en materiaal. Te diep of te ondiep graven betekent hermeten, en de ploeg staat stil zolang er piketten uitgezet moeten worden. Met machinebesturing ziet de machinist op zijn scherm waar hij moet graven en hoe diep. Hij werkt direct volgens het ontwerp, zonder dat een landmeter continu op locatie hoeft uit te zetten. Tot onze opdrachtgevers horen aannemers als Dura Vermeer en Van Gelder.
Apparatuur & software
- Trimble Business Center
- Civil 3D
- GNSS referentie
Ontwerp van de machinebesturing: wij bouwen het 3D-model

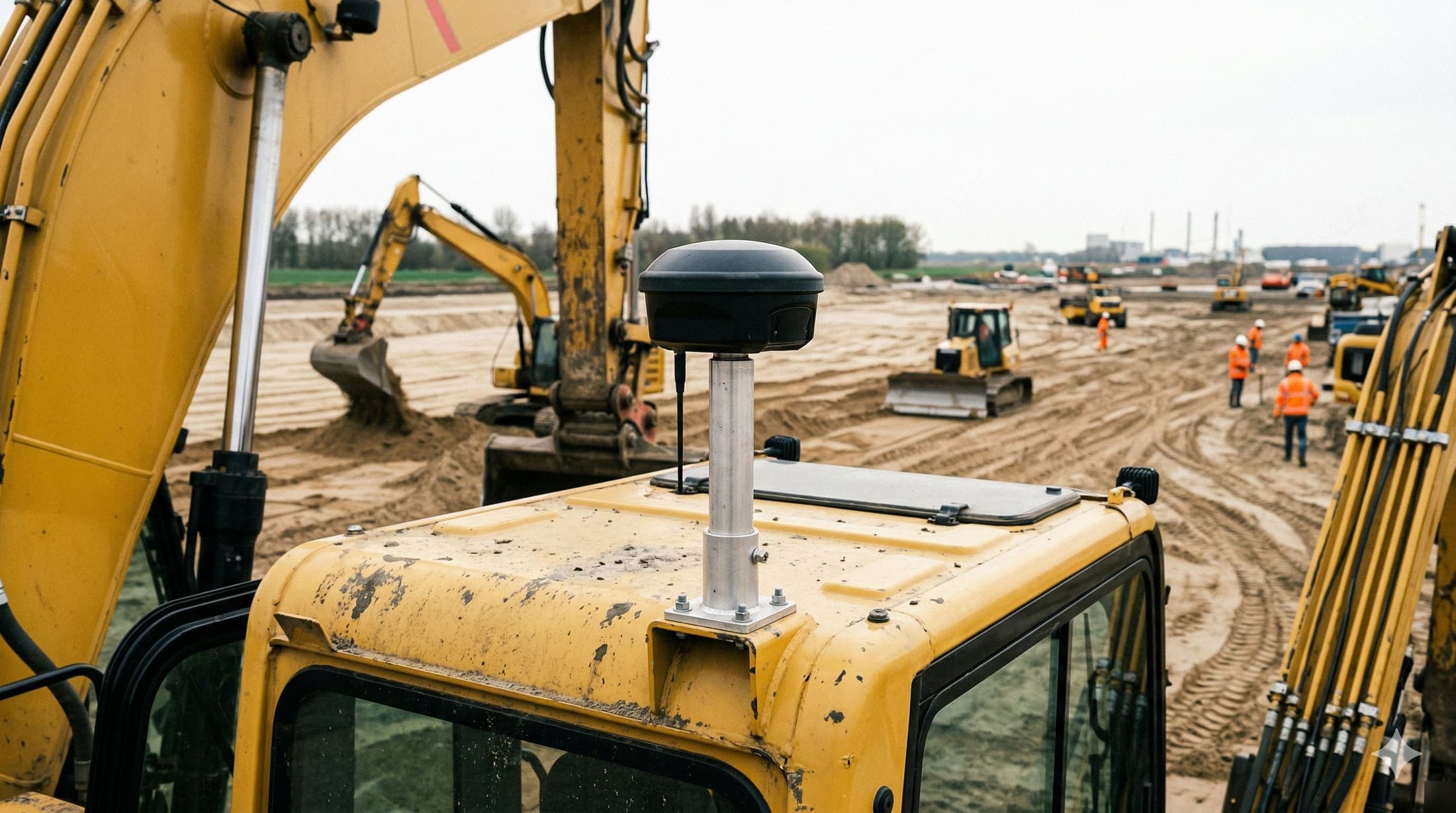

Wij bouwen uw ontwerptekening om tot een digitaal terreinmodel met alle vlakken, taluds en hoogtesprongen, en exporteren dat als 3D besturingsbestand. Het bestand draait in het GPS-systeem van de machine (Topcon, Trimble of Leica) en stuurt de bak van de graafmachine of shovel en het blad van de bulldozer aan. Daardoor werkt de machinist de zandbaan in één keer op de juiste hoogte af.
GPS-machinebesturing controleren wij op locatie
Naast het aanmaken van bestanden controleren wij op locatie of het systeem correct is ingesteld en of de uitvoering overeenkomt met het ontwerp.
GPS of total station: de nauwkeurigheid die uw werk vraagt
Met GPS-besturing werkt de machinist op 2 tot 3 centimeter. Voor grondwerk, zandbanen, taluds en verhardingsopbouw is dat ruim voldoende, want de laagdikte laat die marge toe. Vraagt uw werk om millimeters, bijvoorbeeld bij funderingspalen, ankerbouten of staalconstructies, dan zetten wij die punten klassiek uit met een total station, als onderdeel van de maatvoering op uw project. Wij kijken vooraf naar uw tekening en zeggen welke punten in het machinemodel kunnen en welke niet.
Wanneer loont machinebesturing bij uw grondwerk?
Machinebesturing loont vooral bij zandbanen, taluds, verhardingsopbouw en waterwerken, waar u veel grond verzet en de hoogte nauw luistert. De machinist graaft direct op de gewenste diepte in plaats van achteraf te corrigeren, zodat er bij de eindopname minder hermeetwerk overblijft. Bij kleine, onregelmatige klussen weegt het aanmaken van het bestand vaak niet op tegen klassiek uitzetwerk. Wij beoordelen uw tekening en adviseren wat past.
Wat u ontvangt bij machinebesturing
Aanmaken van 3D besturingsbestanden
Ondersteuning Topcon, Trimble en Leica systemen
Controle van uitvoering op locatie
Conversie van 2D ontwerp naar 3D machinemodel
Veelgestelde vragen over machinebesturing
De meest gestelde vragen over Machinebesturing. Staat uw vraag er niet bij? Neem gerust contact op.
Wij maken bestanden voor alle gangbare systemen: Topcon (Digipilot), Trimble en Leica. Het bestand wordt opgeleverd in het formaat dat uw systeem vereist.
Met GPS-besturing bereikt de machinist een nauwkeurigheid van 2-3 centimeter. Dat is voor wegenbouw en grondverzet ruim voldoende. Het systeem op de machine werkt met een GNSS-correctiesignaal. Wij toetsen de kalibratie vooraf aan ingemeten referentiepunten, zodat het beeld op het scherm klopt met het terrein.
Een ontwerptekening met hoogtes (dwarsprofielen of 3D ontwerp) en de specificaties van het machinesysteem. Wij adviseren als de tekening onvolledig is.
Voor het grondwerk zijn piketten niet meer nodig, want de machine volgt het model. Het referentiekader komt van de landmeter: wij meten de referentiepunten in waarop het systeem wordt gekalibreerd.
Zodra uw werk om millimeters vraagt, bijvoorbeeld bij funderingspalen, ankerbouten of staalconstructies. Die punten zetten wij klassiek uit met een total station, waarmee wij 1-2mm halen op korte afstanden.
Het besturingssysteem op de machine legt de uitvoeringsdata vast, zodat u kunt aantonen op welke hoogte er is gewerkt. Wilt u ook weten hoeveel grond er daadwerkelijk is verzet, dan koppelen wij daar een volumebepaling aan.
Het bestand stuurt de bak van de graafmachine of shovel aan en het blad van de bulldozer. Wij leveren het in het formaat van uw systeem, of dat nu Topcon, Trimble of Leica is. Staat er een ander machinetype op uw project, dan kijken wij vooraf of het systeem aan boord het bestand kan lezen.
