Puntenwolk uitwerken tot tekeningen en modellen
Meetdata heeft pas waarde wanneer het verwerkt is tot bruikbare tekeningen en modellen. Uw engineer heeft een DWG nodig, niet een coördinatenlijst. Uw constructeur werkt in Revit, niet met een puntenwolk. Ons tekenwerk maakt die vertaalslag.
Wij verwerken meetdata, pointclouds en 3D scanresultaten naar professionele technische documentatie. De tekeningen worden opgeleverd in het formaat dat uw organisatie nodig heeft.
Apparatuur & software
- AutoCAD
- Revit
- Cyclone
- ReCap Pro
Wanneer levert Scan-to-BIM u iets op?
Van eenvoudige plattegronden en doorsnedes tot complexe Scan-to-BIM modellen in Revit of Navisworks.
Scan-to-BIM loont wanneer u niet alleen de vorm nodig heeft, maar ook de informatie erachter. Een model in Revit of Navisworks bevat naast geometrie ook materialen, systemen en classificaties, zodat uw engineers en beheerders er jaren mee vooruit kunnen. Gaat het om een ingreep waarbij alleen maten tellen, dan is een 2D-tekening uit dezelfde puntenwolk vaak genoeg. Welk detailniveau (LOD) bij uw projectdoel past, spreken wij vooraf met u af, zodat u niet betaalt voor detail dat u niet gebruikt.
Revisietekening van de werkelijk uitgevoerde situatie
Gaat het om een revisietekening van een bestaande installatie of om isometrische leidingtekeningen voor piping, dan leveren wij tekeningen waar uw team direct mee aan de slag kan.
Een revisietekening laat zien wat er werkelijk staat, inclusief de wijzigingen die tijdens de uitvoering zijn doorgevoerd.
As-built tekeningen voor beheer en onderhoud
Na oplevering heeft uw beheerorganisatie een set tekeningen nodig die klopt met de werkelijkheid. Wij leveren die as-built documentatie in DWG, RVT of IFC, inclusief lagenstructuur en metadata, zodat onderhoud en vergunningsaanvragen op actuele informatie draaien. Bij een volgende modificatie begint uw engineer in die set, met de situatie zoals die bij oplevering was.
Wat u na het tekenwerk ontvangt

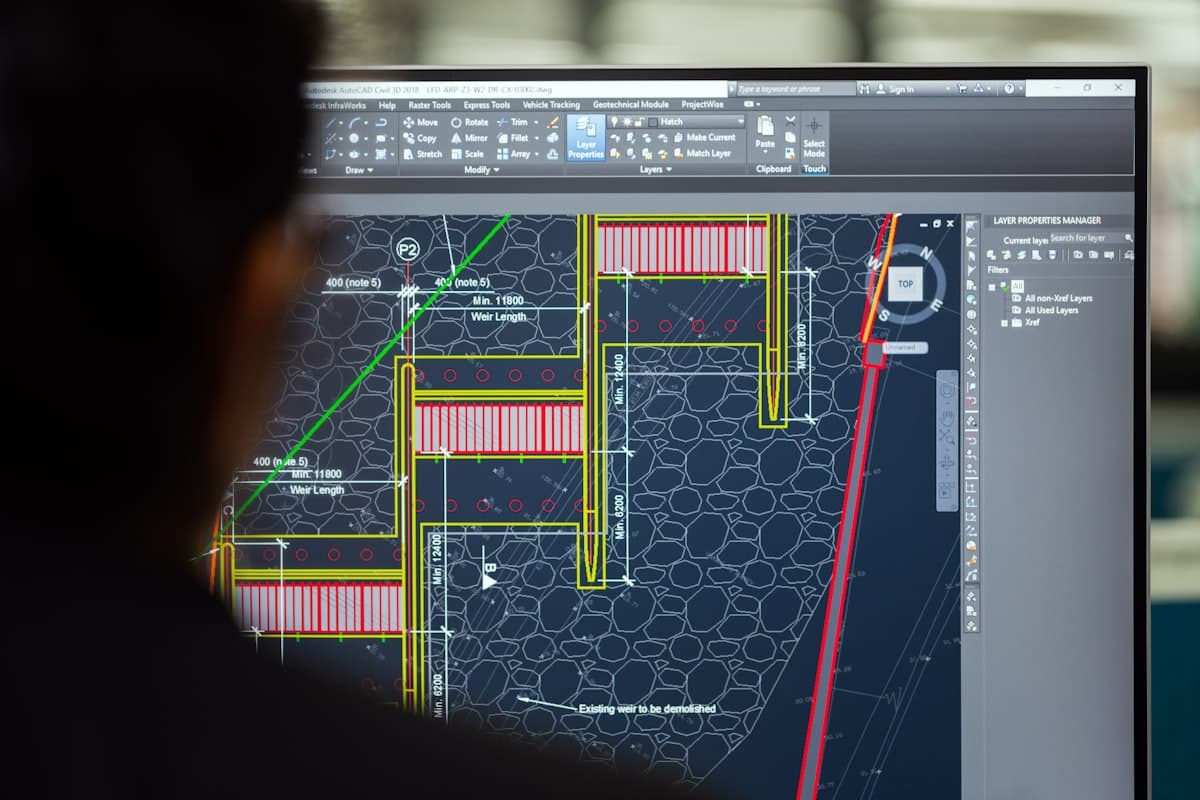

2D tekeningen (plattegronden, doorsnedes, gevels)

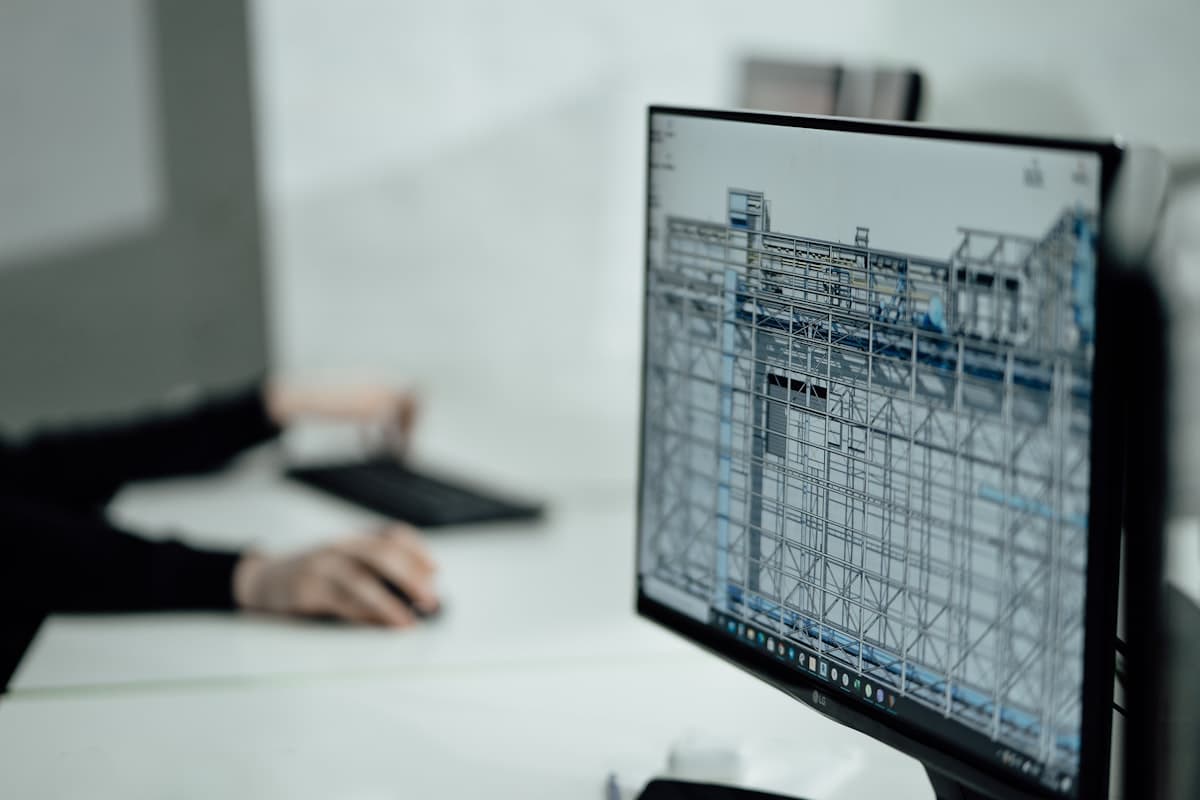

3D modellering op basis van scandata
Pointcloud verwerking en registratie
Scan-to-BIM modellen (Revit, Navisworks)
Isometrische leidingtekeningen
Veelgestelde vragen over CAD tekenwerk
De meest gestelde vragen over Tekenwerk / CAD. Staat uw vraag er niet bij? Neem gerust contact op.
Standaard in DWG (AutoCAD). Voor BIM-projecten in RVT (Revit) of IFC (open BIM). Puntenwolken in E57 of RCP. Daarnaast altijd een PDF voor snelle referentie. Wij leveren in het formaat dat uw software en werkproces vereist.
Scan-to-BIM is het omzetten van een 3D laserscan (pointcloud) naar een intelligent BIM-model in Revit of Navisworks. Het model bevat niet alleen geometrie, maar ook informatie over materialen, systemen en classificaties. Essentieel voor facility management en renovatieprojecten.
LOD (Level of Detail/Development) beschrijft hoe gedetailleerd een BIM-model is. LOD 200 is basisgeometrie, LOD 300 bevat exacte afmetingen, LOD 400 voegt fabricage-informatie toe. Wij adviseren welk LOD past bij uw projectdoel.
Dat varieert sterk per project. Een eenvoudige plattegrond op basis van scandata is in 1-2 dagen klaar. Een volledig Scan-to-BIM model van een industriële installatie kan 2-4 weken duren, afhankelijk van omvang en detailniveau.
Een CAD-tekening bevat de geometrie: lijnen, maten en doorsnedes, meestal in DWG. Een BIM-model bevat daarnaast informatie over materialen, systemen en classificaties, in RVT of IFC. Voor uitvoering en archief is CAD vaak genoeg. Werkt uw organisatie in Revit of Navisworks, dan levert een BIM-model meer op over de hele levensduur van de installatie.
“Wij zijn zeer tevreden over de dienstverlening als maatvoerder op diverse projecten. Vanaf het eerste contact is er goed geschakeld.”
“Michael had de vorige dag al alles uitgewerkt en kon meteen de volgende dag komen. Levert goed werk af en is professioneel. Wij zijn zeer tevreden.”
“De dienstverlening voor maatvoering was uitstekend. Het team leverde nauwkeurige en tijdige resultaten, waardoor het project soepel verliep.”
Diensten die vaak samengaan met tekenwerk
3D Scanning
Breng uw installatie volledig digitaal in kaart. Van pointcloud tot as-built, direct bruikbaar voor BIM en engineering. Vraag een vrijblijvende offerte aan.

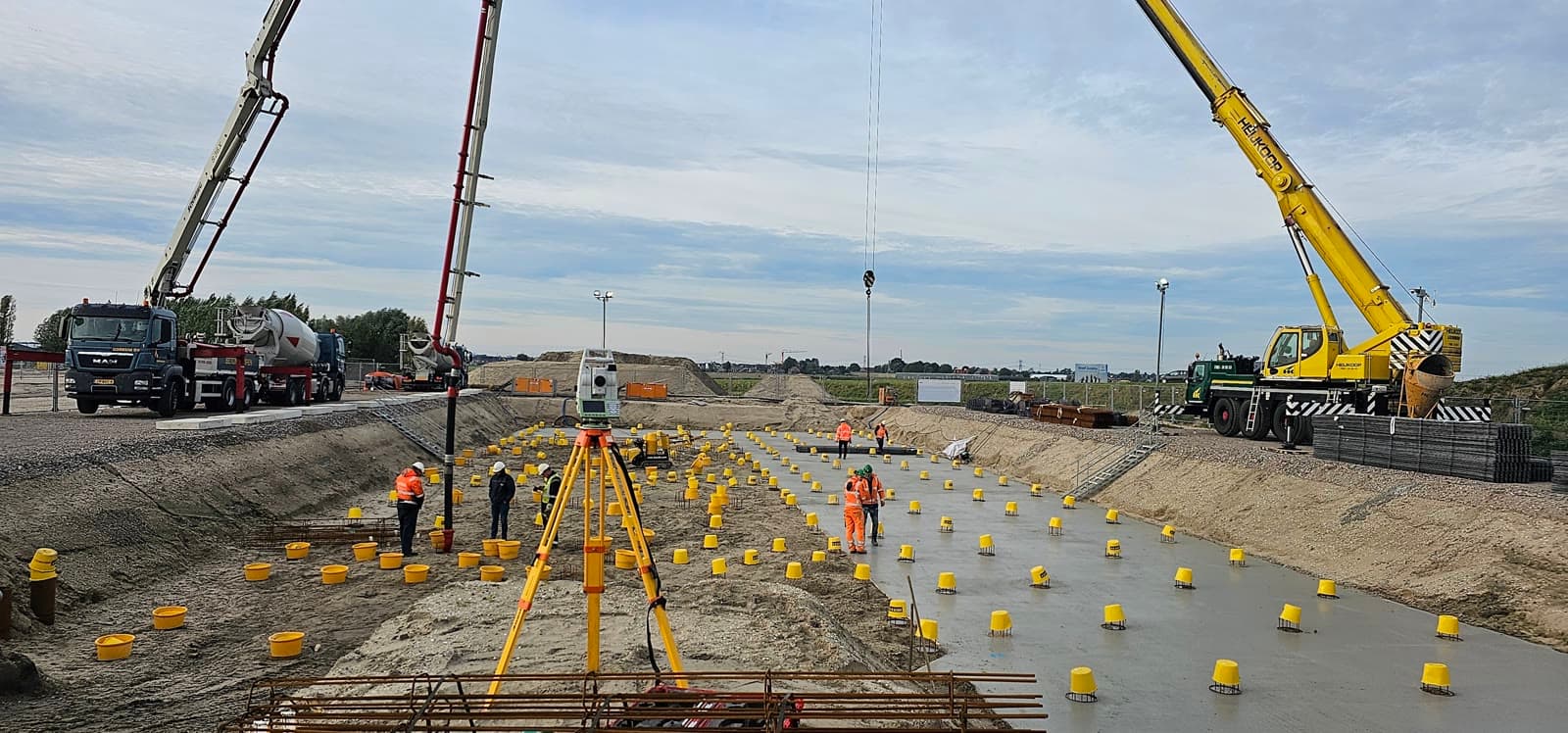

Volumebepaling
Bereken precies hoeveel materiaal er ligt of verplaatst moet worden. Nauwkeurige volumemetingen voor depots en grondwerk.
Maatvoering
Laat referentiepunten uitzetten zodat uw aannemer morgen kan starten. Afgestemd op uw planning, nauwkeurig tot op de millimeter.
Offerte aanvragen voor Tekenwerk / CAD
Beantwoord drie korte vragen en laat uw gegevens achter. U krijgt meestal binnen 24 uur reactie, op werkdagen.
Vrijblijvend advies over de aanpak voor uw project. Meestal binnen 24 uur reactie.
